От момента утверждения концепции до сдачи гидросооружения в эксплуатацию, необходимо пройти множество сложных технологических этапов, в которых выбор надежного кабеля, соответствующего нормам ПУЭ является одним из ответственных этапов проектирования. Если Вам необходимо организовать подсветку фонтана или бассейна, подключить насосное оборудование во влажном помещении, то неизбежно придется столкнуться с выбором кабельной продукции, предназначенной для особых условий эксплуатации, под водой или в условиях повышенной влажности.
Подводная коммутация требует повышенного внимания к качеству и конструкции применяемого кабеля. Постоянное взаимодействие с агрессивной водной средой, содержащей в себе примеси солей и оксиды металлов, негативно влияет на долговечность его эксплуатации.
При проектировании водного сооружения необходимо разделять влагостойкие и подводные кабели.

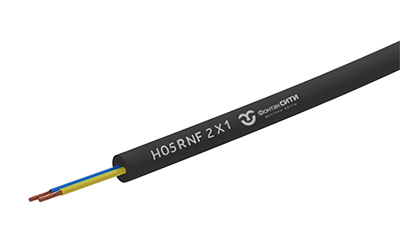

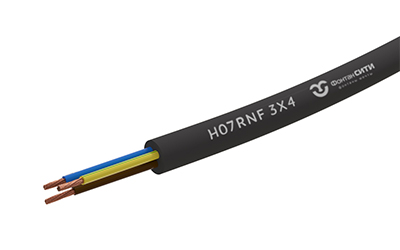

Водостойкий кабель выпускается в изоляции из следующих материалов: резина, поливинилхлорид (ПВХ), сшитый полиэтилен. Для использования под водой предпочтительно применение кабелей в резиновой изоляции. На рынке существует множество производителей и моделей подводного кабеля, однако, наиболее часто используемыми для подводной коммутации являются кабели – H05RNF и H07RNF. Остановимся на каждом из них более подробно.
Гибкие кабели серий Н07RN-F и Н05RN-F предназначены для подключения электроприборов в условиях незначительных механических нагрузок в сухих и влажных помещениях, а также на открытом воздухе.
Благодаря своей универсальности, данные модели подводного кабеля применяются в различных отраслях:
-коммутация подводного оборудования: бойлеров, насосов, светильников и т.д.;
-подключение промышленного и бытового электроинструмента;
-пригодны для прокладки непосредственно в машинах и механизмах, например, в лифтах;
-кроме того они могут применяться для подключения передвижных электродвигателей или механизмов на строительных площадках.
Структура кабеля состоит из нескольких элементов:
-голые медные или луженые однопроволочные или многопроволочные проводники;
-повивная структура жил;
-в моделях с количеством жил до 5 штук применяется цветовая маркировка, от 6 – черные жилы с цифровой маркировкой белого цвета.
-резиновая изоляция по стандарту E14 в соответствии с DIN VDE 0207 раздел 20;
-внешняя оболочка изготавливается из неопрена (RN-F = неопрен).
Для правильного и надежного подключения необходимо ознакомиться с кодировками цветовых маркировок кабеля:
-1-жильный: черная;
-2-жильный: голубая/коричневая;
-3-жильный: зелено-желтая/голубая/коричневая;
-4-жильный: зелено-желтая/черная/голубая/коричневая;
-5-жильный: зелено-желтая/черная/голубая/коричневая/черная;
-6 и многожильный: зелено-желтая/все другие черные с цифровой маркировкой.
Наиболее частое применение данных моделей подводного кабеля обусловлено не только их универсальностью и надежностью конструкции. Они имеют ряд технических преимуществ:
-широкий диапазон рабочих температур, при которых кабель остается гибким, от -30 до + 60 градусов Цельсия, позволяет производить монтаж и подключение оборудования даже в суровых зимних условиях;
-минимальный радиус изгиба – 7,5 x радиус кабеля;
-максимальное рабочее напряжение в сетях постоянного тока 825В, сетях трехфазного и однофазного тока – 550В;
-благодаря надежной конструкции и качественной изоляции кабель не боится взаимодействия с маслами и жирами;
-разрешена эксплуатация во взрывоопасных зонах в соответствии с DIN VDE 0165.

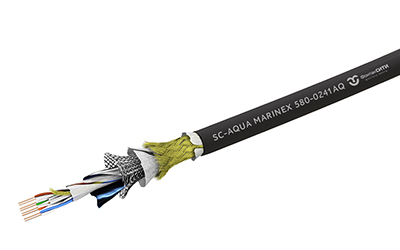

Подводный кабель DMX:
Этот кабель имеет весьма разностороннюю сферу применения. Он может использоваться для управления световыми сигналами или другими визуальными эффектами, для передачи данных в реальном времени при осуществлении подводных погружений, в строительстве туннелей и др.
Конечно, подводный DMX кабель FC-AQUA 580-0241AQ можно также использовать для повседневной надежной передачи цифрового сигнала.
За счет своего усиленного строения данный вид кабеля немного жестче обычного ПВХ, однако это обеспечивает повышенную надежность и позволяет ему оставаться гибким, даже при температуре -40 градусов по Цельсию. Это преимущество особенно важно для применения на территории России и в удаленных районах вечной мерзлоты.
Прочие особенности:
- устойчивость к пресноводной и морской среде;
- водонепроницаемость, обеспечиваемая защитной лентой;
- сохраняет гибкость при низких температурах;
- устойчив к воздействию ультрафиолета и различных химических реагентов.
Подробнее о коммутации подводного кабеля:
Надежная эксплуатация электрооборудования зависит не только от кабеля, но и от элементов его коммутации. Большую роль играют различные монтажные элементы: закладные кабельные проходы, герметичные кабельные вводы, клеммные коробки и др. «Фонтан СИТИ» располагает широким ассортиментом вспомогательного электрооборудования самого высокого качества.
В процессе проектирования гидротехнических сооружений для обеспечения надежных условий подключения электрооборудования, размещаемого, как в техническом помещении, так и в чаше фонтана или бассейна применяется большой ассортимент вспомогательного коммутационного оборудования. В железобетонные конструкции устанавливаются специальные закладные элементы и кабельные проходы. Они изготавливаются из высококачественной нержавеющей стали марки AISI 304 и AISI 316, что позволяет обеспечивать не только прочность конструкции закладного элемента, но и гарантирует его устойчивость к воздействию агрессивной водной среды.

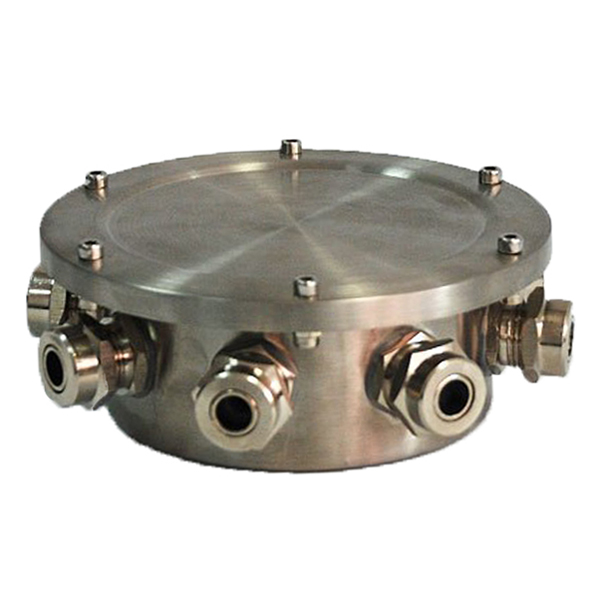

Коммутация и разводка самих кабелей производится при помощи подводных клеммных коробок. Материалы изготовления подобных изделий разнообразны, но в прокладке подводного кабеля наиболее распространены - латунь и нержавеющая сталь. Ввод кабеля в клеммные коробки производится через специальные герметичные кабельные вводы, которые обеспечивают максимальную герметизацию прохода кабеля.

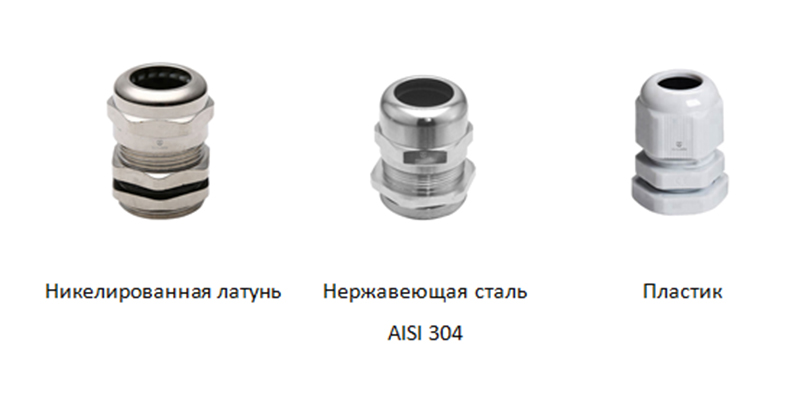

Кабельные вводы могут изготавливаться из пластика, нержавеющей стали и никелированной латуни. Выбор конкретного материала зависит от условий, в которых будет эксплуатироваться оборудование.
