Строительство фонтанов с использованием насосов сухой установки

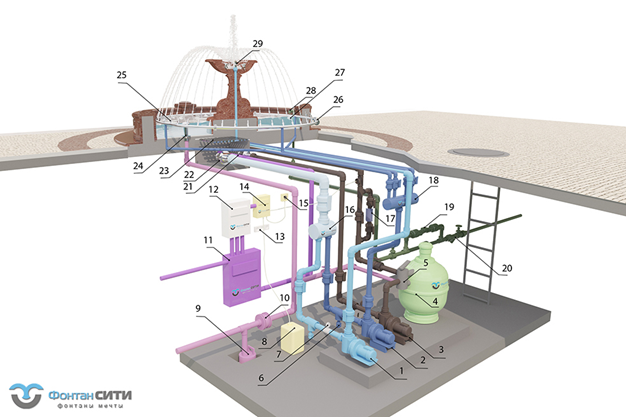

Принципиальная схема размещения оборудования фонтана с насосами сухой установки и устройством технологического помещения.

1. Насос водной композиции центральной струй вазона

2. Насос водной композиции водяного купола

3. Насос системы фильтрации

4. Фильтр напорный (песчаный)

5. Трех позиционный кран промывки системы фильтрации

6. Сливной кран

7. Манометр

8. Емкость с хим. реагентом

9. Погружной насос аварийного сброса технического помещения

10. Обратный клапан

11. Шкаф управления логикой фонтана и системой освещения

12. Шкаф силовой автоматики

13. Силовые розетки 220 V (влагозащищенные)

14. Модуль управления  станции дозации хим реагентов

16. Распределитель потока воды, всасывающих трубопроводов

17. Ультрафиолетовая лампа

18. Распределитель потока напорной трассы трубопроводов

19. Электромагнитный клапан системы автоматического долива

20. Предварительный фильтр ввода центрального водопровода

21. Герметичный кабельный ввод

22. Закладная деталь трассы забора воды из чаши фонтана

23. Декоративная решетка технологического приямка

24. Арматура долива/перелива

25. Фонтанная насадка кольцевого распределителя  типа "Комета"

26. Кольцевой распределитель потока воды формирующий водную композицию "Водяной купол"

27. Подводный светодиодный светильник

28. Арматура наполнения чаши с отрывом струи

29. Фонтанная насадка центральной водной композиции типа "Пенный исток"
