Одной из основных составляющих строительства качественного фонтана является профессиональный подход к выбору комплектующих и процессу укладки трубопровода.
Требования к трубопроводам.
Для фонтанных трубопроводов применяются чугунные, стальные, ПВХ (PVC-U), ПП (полипропиленовые) и ПНД водопроводные трубы. Перед окончательной заделкой труб все трубопроводы проверяются гидравлическим давлением. Начертание всех трубопроводов при проектировании должно быть простым, обеспечивающим легкую прочистку трубопроводов при их обслуживании. Это требование особенно важно для переливных или спускных труб. В зависимости от диаметров уклоны следует принимать согласно требований ГОСТа.
Скорость воды в трубах на магистральных линиях, подающих воду к группе насадок, не должна превышать 1 м/сек. Скорость воды в трубе, подающей воду к самой насадке - не более 0,5-0,6 м/сек. Это условие так же важно для кольцевых или прямых участков трубопроводов с большим количеством насадок в трубах, так как только при малых скоростях будет обеспечено получение струй одинаковой высоты.
Нельзя допускать соединения труб под острым углом. Ответвления труб должны быть отлогими, в худшем случае - под 90 градусов. Перемена диаметров труб должна происходить плавно. Эти требования особенно важны на концевых участках труб перед насадками и перед всасывающими патрубками насосов.

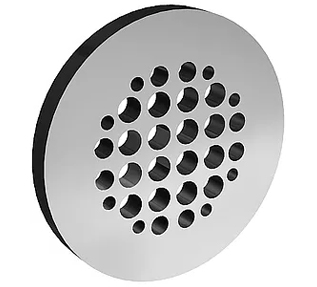

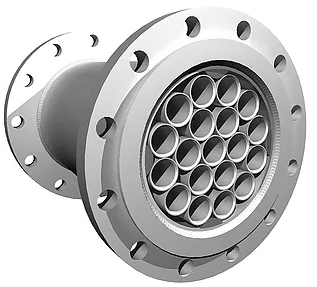

Для устранения или значительного ограничения вихревого движения жидкости в трубах , устанавливается выпрямитель потока. Применение выпрямителя потока содействует так же исключению крупных деформаций профиля скорости и, тем самым, грубых ошибок в измеряемом расходе. Выпрямитель потока компании «MATTECH, s.r.o.» (Чешская республика) выполнен в виде связки из 19 трубок. Дисковый выпрямитель потока компании «MATTECH, s.r.o.» состоит из 32 просверленных отверстий, симметрично расположенных в формате круга. (Внимание! Диаметры отверстий этого выпрямителя являются функциями внутреннего диаметра трубы в которую он устанавливается!). Толщина перфорированного диска находится в интервале 0,12D – 0,15D. И если для дискового выпрямителя потока типа «Zanker» коэффициент потери давления составляет приблизительно K = 3, то для выпрямителя потока в виде связки из 19 трубок коэффициент потери давления приблизительно составляет K = 0,75.

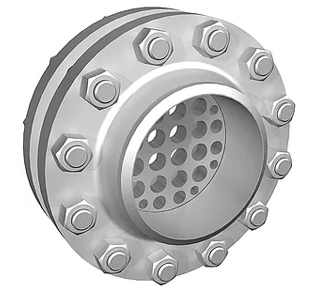

Выпрямитель потока в виде связки из 19 трубок и дисковый выпрямитель потока типа «Zanker» чаще всего устанавливаются в фланцевом соединении трубопроводов.
Влияние фитингов и арматуры на свойства потока воды.
Запорно-регулирующая арматура и фитинги, устанавливаемые на трубопроводах изменяют направление, конфигурацию и скорость потока, создавая местные сопротивления, которые необходимо учитывать при проектировании трубопроводов.
Регулировка напора на струях производится задвижками и диафрагмами, устанавливаемыми перед насадками или их группами. Регулировочные вентили практичнее размещать не в чаше фонтана, а в насосной или в специальной камере перед фонтаном.
